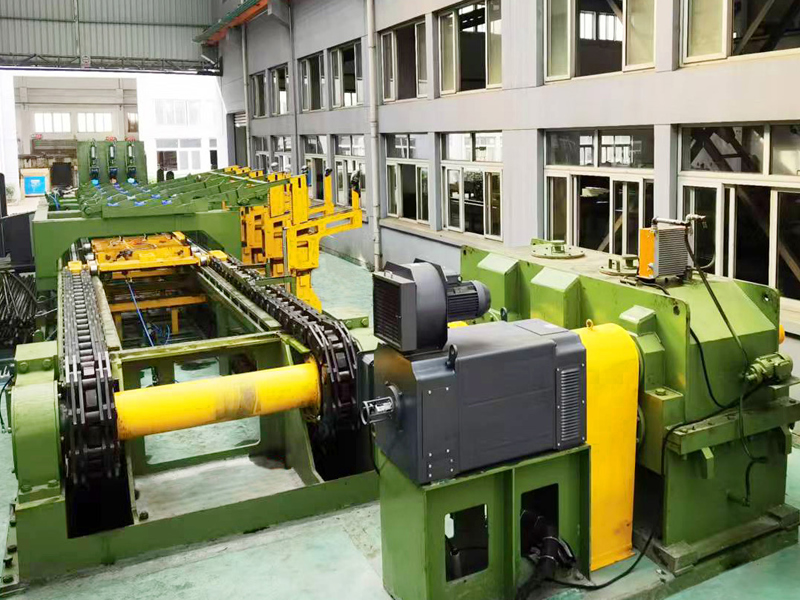

全自動單鏈三線冷拔機
本公司專業從事黑色和有色金屬無縫管材的機械設備制造,主要產品有：冷軋管機、穿孔機、矯直機，以及管材生產中輔助產品.先后完成LD15X2、LG-30-H、LG-30-HL(L代表連軋)、LD30、LD45、LG-50-H、LG-50-HL、LD60、LGK60－H、LG-60－H(I)、LG-60－H(II)、LG-60－H(III)、LG60Y－H、LD80、LG-90-H、LG-90-HL、LG-120-H、LD120、LD170、45-90穿孔機組等產品的研制生產可根據客戶需求定制生產不同規格、尺寸、材質等。
咨詢熱線：0577-67772222
冷撥機主要由上料臺架、受料槽臺架、穿棒推料裝置、芯桿升降臺架、芯棒前后調整裝置、拉拔模座、床身部分、拉拔小車、主傳動裝置、出料輸送鏈裝置、自動成品集料架等組成。
開始拉拔時上料臺架上檢測裝置沒檢測到管坯時，升降料框升起把管坯滾落到擋料裝置擋住，檢測裝置檢測到管坯時，升降料框自動下降，受料槽上擋板上升，齒條和頂料裝置把管坯自動分布到受料臺架受料槽里，受料槽帶有一定斜度，受料槽上裝有滾輪，通過氣缸上升，就把管坯滾落到擋板擋住，此時壓料氣缸推出壓住管坯尾部,此時芯桿升降臺架上升到穿棒中心位置上芯桿座上的第一行程氣缸推出把芯棒穿到管坯內孔后，受料臺架上推料小車就快速把管坯穿到芯桿上，穿好后芯桿升降臺架就下降到拉拔中心線，此時第一行程氣缸自動推出把滑板上的3只氣缸、芯桿、芯棒和管坯拉頭一起推過拉模孔，此時已經在拉模坐邊等待的拉拔小車接收到第一行程到位控制信號后，鉗口氣缸推動鉗口夾住管坯頭，主電機就啟動帶動減速箱傳動到鏈輪鏈條，帶動小車進行拉拔，同時第二行程氣缸也推出開始拉拔，此時床身下托舉接料裝置上氣缸推出，把接料裝置推到上邊，拉拔完成后鋼管掉落在托舉接料裝置上下降，此時出料輸送鏈裝置上的輸送鏈動作，下降到輸送鏈時成品管就滾落到自動下降的集料架里，集料架上裝有檢測平臺，當要檢測成品管時用按鈕來控制氣缸把檢測平臺推至平放位置進行檢測，同時拉拔小車也快速返回到拉模坐邊上等待下一個自動邏輯工作。
其特點:
1.此設備能拉拔碳鋼管、軸承鋼、低合金鋼、不銹鋼、銅鉬及各種有色金屬。
2. 整機采用現在所需軋制工藝最新簡單設計，操作簡單、減少維修、維修方便。
3.冷拔機床身采用雙鏈C型架結構 ，鏈條中心與拔制中心一致。
4.拉模座球形設計，調直方便。
5.拉拔小車更換鉗口方便。
6.主傳動采用直流電機，節能、穩定。
7.整機采用 PLC 全自動控制，全線具有各種參數的顯示以及各種安全互鎖、及報警功能。
8. 每道次實現了理想減縮率和管壁糾偏量。
9.內外徑與壁厚能獲得極高的所需公差要求和粗糙度。
全自動單鏈三線冷拔機技術參數:
| 序號 | 項目名稱 | 單位 | LB-15T-3 | LB-20T-3 | LB-30T-3 | LB-45T-3 |
| 1 | 管坯外徑 | mm |
Φ8-Φ18-（32） |
Φ8-Φ20（32） |
Φ9-Φ32（42） |
Φ19-Φ68 |
| 2 | 管坯厚度 | mm | 0.8-3 | 0.8-3.5 | 0.8-3.5 | 0.8-4 |
| 3 | 成品管外徑 | mm |
Φ5-Φ12.7（25.4） |
Φ5-Φ15（28） |
Φ6-Φ25（38） |
Φ16-Φ60.5 |
| 4 | 成品管壁厚 | mm |
0.5-2.5 |
0.5-3 |
0.5-3 |
0.5-3.5 |
| 5 | 拉拔支數 | 支 |
1、2、3 |
1、2、3 |
1、2、3 |
1、2、3 |
| 6 | 最大總拔制力 | KN | 150 | 200 | 300 | 450 |
| 7 | 拉拔速度 |
m / Min. |
0-6（無級調速） |
0-8（無級調速） |
0-10（無級調速） |
0-8.5（無級調速） |
| 8 | 拉拔小車返回速度 |
m / Min. |
40（可調 ） |
40（可調 ） |
40（可調 ） |
40（可調 ） |
| 0 | 穿棒速度 |
m / Min. |
0-50 |
0-50 |
0-50 |
0-50 |
| 10 | 主電機功率 | KW | 30 |
35 |
75 | 75 |
